對夾式襯膠蝶閥D371X/J
性能規(guī)范
閥體材料：鑄鐵、碳鋼、不銹鋼
密封圈材料：天然橡膠（NR）-20℃～+85℃
乙丙橡膠（NBR）-40℃～+125℃
丁腈橡膠（EBR）-20℃～+82℃
硅橡膠（SI）-70℃+150℃
氟橡膠（VITON）-23℃～+150℃
氟丁橡膠（CR）0～+80℃
丁基橡膠（IIR）-40～+100℃
聚四氟乙稀塑料（PTFE）+10℃～+150℃
采用標準
設計制造：API609-89
結構長度：本廠標準
配對法蘭：ANSIB16.1-89ANSIB16.5-92
檢查和試驗：API609-89
適用介質：淡水、污水、海水、空氣、蒸氣、食品、藥品、各種油類、酸類、堿類、鹽類等。

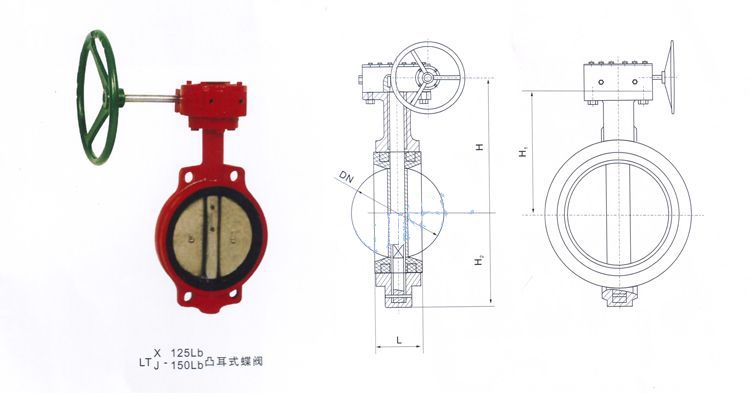

公稱通徑DN | d | l | H | H1 | H2 | Do | n-M(螺紋孔） | |
mm | In | |||||||
50 | 2 | 52.9 | 42 | 210 | 161 | 80 | 120.5 | 4-5/8 |
65 | 21/2 | 64.5 | 44.7 | 225 | 175 | 89 | 139.5 | 4-5/8 |
80 | 3 | 78.8 | 45.2 | 235 | 181 | 95 | 152.5 | 4-5/8 |
100 | 4 | 104 | 52.1 | 250 | 200 | 114 | 190.5 | 8-5/8 |
125 | 5 | 123.3 | 54.4 | 265 | 213 | 127 | 216 | 8-3/4 |
150 | 6 | 155.6 | 55.8 | 276 | 226 | 139 | 214.5 | 8-3/4 |
200 | 8 | 202.5 | 60.6 | 320 | 260 | 175 | 298.5 | 8-3/4 |
250 | 10 | 250.5 | 65.6 | 355 | 292 | 203 | 362 | 12-7/8 |
300 | 12 | 301.6 | 76.9 | 400 | 337 | 242 | 432 | 12-7/8 |
